Rpi4版 タカチケース＋秋月OLED

Takazineさんが2015年にタカチケースを使い、たいへん見栄えの良いRaspberry Pi2 + SabreBerry+ DAC用の有機ELディスプレイ(OLED)搭載ケースを作られました。
「タカチケースに組み合わせる前後パネルで、SabreBerry+と有機ELディスプレイをキレイに見せる」
それから9年が経ち、既に Raspberry Pi2とSabreBerry+ DACは入手できず、Raspberry Pi3でさえ入手困難です。そこで今回それをRaspberry Pi4 + SB32+PRO DoP DAC用に改造しました。以下、オリジナルケースとの変更点を解説します。
　MPD(Music Player Daemon)以外にもSpotify Connect、AirPlay、Roon BridgeでRAATにも対応するので、ラズパイは相変わらず最強のミュージックプレイヤーと思います。「作ってみたい」という方のために最後に部品一覧も掲載します。

Takazineさんのオリジナル版では2.1mm標準DCジャック パネル取付用 MJ-14が使われましたが、MJ-14の定格電流は0.5Aです。Raspberry Pi2ではそれで十分でしたが、Pi4は1A程度の電流が流れます（Pi4のスペックは3A推奨）。そこで今回は4A対応の22234を使用しました。22234は大電流対応のため差し込みはMJ-14より固くなっています。
　SB32+PRO DoPは抵抗R19を外すことでDAC/ラズパイの電源分離に対応していますが、今回は分離給電とはせず、SB32+PRO DoPボード上の5VポートからGPIO経由でラズパイにも給電しました。（Raspberry Pi4はUSB-C、GPIO、PoEの3種類の給電方法に対応しています。）

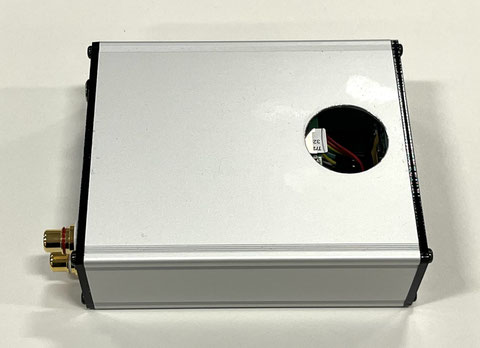

このタカチケースとアクリ版の組み合わせはたいへん見栄えが良いのですが、microSDカードを交換するにはケースの上蓋を空け、交換後に戻す必要があります。慣れれば簡単ですが、microSDカード交換用に底に30mmの穴を開けました。普通のドリル刃では30mmの穴は開きませんのでホールソーを使いました。当然、バリが出ますので指を怪我しないように穴開け後に回転リーマーで面取りしました。

Takazineさん作成のOLED制御用スクリプトのPython3版は、こちらのページから入手できます。

「Volumio/MoodAudioに秋月電子のI2CタイプOLEDを接続して曲名などを表示するPython3版」

再生中の曲のアーティスト名、曲名、サンプルレートをOLEDに表示するスクリプトですが、OLEDは漢字を表示できないので漢字はKAKASIを使ってカタカナに変換してくれて、OLEDの幅が16文字しかないので横スクロール表示してくれるという超優れものです。

ところが私は主にクラシックを聴くため、アーティスト名と曲名が長くなりサンプルレートを確認するまでしばらく待つことになります。

　アーティスト名の例：Hilary Hahn; Hugh Wolff: Oslo Philharmonic Orchestra

　曲名の例：Mendelssohn Violin Concerto In E Minor, Op. 64 - 3. Allegretto Non Troppo, Allegro Molto

アーティスト名と曲名はMPDコントロールアプリ（yaMPC）で確認できますので、アーティスト名と曲名を表示せず、常にサンプルレートを固定で表示するように変更しました。（そもそも曲名を表示するスクリプトですから）機能的には大幅に劣ることになりますが、MPDに与える負荷も大幅に減ります。オリジナル版はPLAY/PAUSE中に再生経過時間を表示するため0.25秒毎にMPDをポーリングします：

while True:

    time.sleep(0.25)

    try:

        oled.disp()

しかし変更したスクリプトはMPDの再生ステータスが変わるまで停止します。

while True:

    oled.soc.send(b'idle\n')

    ret = oled.soc.recv(bufsize).decode()

    try:

        oled.disp()

スクリプト自体の負荷も、MPDに与える負荷も大幅に減りますから、mpd_oled_ctrl_lite（軽量版）と呼ぶことにしました。元のスクリプトがたいへん優れているので、どれだけ欲しい方がいるかわかりませんが、軽量版のスクリプトは以下GitHubより入手できます。

　https://github.com/yasuyukisuzuki8/mpd_oled_ctrl_lite

Takazineさんのオリジナル版との変更点は以上6点です。以下は組み立てのための追加情報と余談になります。

余談ですがタカチケースは黒がカッコいいと思います（下写真の左）。私はRaspberry Pi 3B+が入った黒ケースと区別がつくように今回はPi4用にシルバーのケースにしました。さらに余談ですが、SabreBerry+はより小型の別のタカチケースに入れています。もともとはSabreberry+が入っていた黒ケースには（North Fox Digiを開発し販売されているTakazineさんには申し訳ないのですが）Pi3B+と共にHiFiBerry Digi+ Pro DDCが入っています。

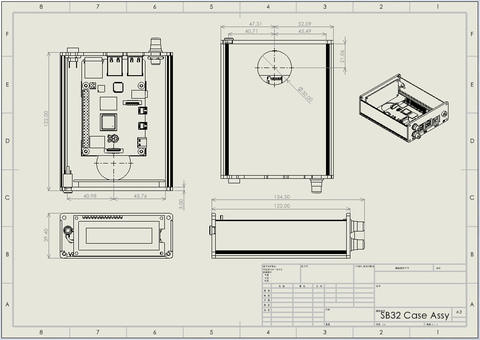

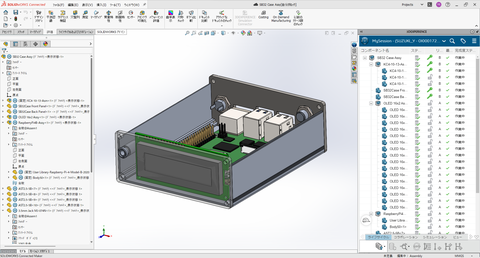

余談が続きますが、今回、タカチケース内の部品配置、ケースの穴開け位置、前後パネルの穴あけ位置とレーザー加工データは個人用のSOLIDWORKSライセンスである 3DEXPERIENCE SOLIDWORKS for Makers で設計しました。for Makers版は次のような制限がありますが、

• 個人的なプロジェクトや商用目的でない用途に限る。
• ただし年間2,000米ドル以下の利益であれば、作成した製品を販売してもよい。
• for Makers版で作ったデータはfor Makers版でしか開けない。商用版SOLIDWORKSでは開けない。

年間$48(+消費税)という格安でサブスクできます。趣味で3D設計して制作のために図面を描くには適したツールと思います。

注記：ステマにならないよう一応書いておきますが、私は2023年12月までソリッドワークス・ジャパン（株）に勤めていました。

Takazineさんオリジナル版と共通の部品：

• KC型小型アルミケース　KC4-10-13BB　マルツなどタカチ取扱店で買えます。私は千石電商3Fで注文・取り寄せ。
• RCAジャックRJ-2008BT/W(白)　秋月電子
• RCAジャックRJ-2008BT/R(赤)　秋月電子
• 有機ELキャラクタディスプレイモジュール 16×2行 緑色　秋月電子。今回はこれの白色を使用。

Raspberry Pi4B版の部品：

• 3.5mmステレオミニジャックMJ-074N パネル取付用　秋月電子
• 2.1mm標準DCジャック パネル取付用 22234　秋月電子
• ナット入り貼付型スペーサー(M2.5、5mm、4個入)【AST2.5-5B】　マルツ他
• OLED貼り付け用両面テープ（強力でなくても良い）　文具店他
• 電線　給電はAWG 24、その他はAWG 26か28　千石電商他
• 高熱伝導シリコンシート 5mm厚　Amazon
• Raspberry Pi4B　スイッチサイエンス他
• SB32+PRO DoP　千石電商

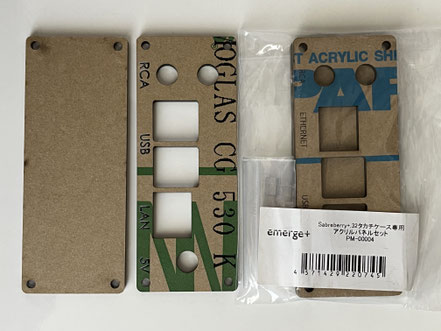

• アクリルパネル　工房Emerge+さんに見積依頼。希望者には加工データを差し上げますので依頼下さい。
• • 件名：アクリルパネル加工データ希望
  • 宛先：contact.yampc@gmail.com


工房Emerge+さんにチェック＆不具合修正いただいた加工データをお送りします。A5のアクリル板から2セット(前後パネルx2)取れます。フロントパネルは3.5mmステレオジャック取付け穴の有り・無し両方のデータを用意します。リアパネルのラズパイLAN/USB用の穴は、たかじんさんオリジナルの7mmスペーサー対応ではなく、タカチのスペーサーAST2.5-5B(5mm)対応になっていますのでご注意ください。工房Emerge+さんのご協力で、私が材料を買ってレーザーカッターを借りて作るより安く出来ます。以前、emerge+ショップさんで販売されていた時とほぼ同じ金額です。正確な金額は工房Emerge+さんに見積り依頼をお願いします。（2024.3.12追記）

- 以上
